1. Bảng tra thép hình I theo tiêu chuẩn Việt Nam

Thép hình I cũng sở hữu các dòng kích thước khác nhau nên sẽ dao động như sau:

Chiều cao thân:  100 – 900 mm

Chiều rộng cánh: 55 – 300 mm

Chiều dài:  6 & 12 m

Tổng hợp bảng tra thép hình l tham khảo chi tiết sau đây:



2. Bảng tra thép hình C tiêu chuẩn Việt Nam

Thép hình C với tiết diện chữ "C" thường ứng dụng trong xà gồ, khung nhà tiền chế, và hệ thống chịu tải nhẹ. Bảng tra thép hình C theo tiêu chuẩn Việt Nam (TCVN: JIS G3302, ASTM A653) cung cấp thông số kỹ thuật cần thiết để lựa chọn thép phù hợp.





3. Bảng tra thép hình U chuẩn TCVN

Thép hình U có tiết diện hình chữ "U" và được sử dụng rộng rãi trong các công trình xây dựng như làm khung kết cấu, đòn chịu lực, và trụ đỡ.

Các tiêu chuẩn quốc tế:

Mác thép của Mỹ: A36 tương ứng với tiêu chuẩn là ASTM A36.

Mác thép Trung Quốc: Q235B, SS400 .. đạt tiêu chuẩn JIS G3101, 3010, SB410.

Mác thép của Nhật: SS400 đạt tiêu chuẩn quốc tế: JIS G3101, 3010, SB410.

Mác thép của Nga: CT3 … đạt tiêu chuẩn GOST 380 – 88.

Sau đây là bảng tra thép hình U với thông số chi tiết theo tiêu chuẩn Việt Nam (TCVN):





4. So sánh nhanh giữa thép hình I, C, U

Thép hình I, C, và U là các loại thép phổ biến trong xây dựng và cơ khí, mỗi loại có đặc điểm và ứng dụng riêng. Với nhiều năm kinh nghiệm, DTP-STEEL thấy rằng việc hiểu rõ sự khác biệt giúp kỹ sư và nhà thầu chọn vật liệu phù hợp, tối ưu chi phí và hiệu quả công trình.



4.1 Cấu tạo và hình dạng tiết diện

Thép hình I: có tiết diện giống chữ "I" với bụng thép dày và hai cánh nằm ngang ở trên dưới. Thiết kế này tối ưu cho khả năng chịu lực theo phương đứng, phân bố tải trọng đều trên hai cánh.

Thép hình C: tiết diện hình chữ "C" với một bụng thép dọc và hai cánh nhỏ ở một phía, tạo thành dạng máng. Thiết kế này thường dùng cho các cấu kiện nhẹ hoặc phụ trợ như xà gồ.

Thép hình U: với tiết diện hình chữ "U" với bụng và hai cánh cân đối giống hình chữ U. Độ bền và khả năng chịu lực tốt, đặc biệt trong các kết cấu chịu tải trọng uốn hoặc nén.

4.2 Khả năng chịu tải và ứng dụng

Thép hình I: khả năng chịu tải trọng lớn nhất trong ba loại, đặc biệt chịu tốt tải trọng dọc trục và uốn. Ứng dụng chính thường là khung nhà thép tiền chế, cầu, cột, dầm chịu lực lớn.

Thép hình C: khả năng chịu tải nhẹ đến trung bình, phù hợp làm xà gồ, đòn tay, khung phụ trợ. Những ứng dụng phổ biến trong nhà xưởng nhẹ, khung lợp mái, vách ngăn.

Thép hình U: khả năng chịu tải trung bình, thường được dùng trong khung kết cấu, trụ đỡ, thanh giằng chịu lực. Thường được ứng dụng trong cầu đường, các khung chịu lực vừa phải và các công trình có tải trọng trung bình.

4.3 Trọng lượng và kích thước

Thép hình I: thường có trọng lượng lớn hơn so với thép hình C và U ở cùng chiều dài và chiều cao, do cấu tạo dày dặn và tập trung vật liệu ở phần cánh để tăng khả năng chịu lực.

Thép hình C: nhẹ nhất, do thiết kế mỏng và tiết diện nhỏ hơn, dễ dàng thi công, vận chuyển.

Thép hình U: có trọng lượng trung bình, cân đối giữa khả năng chịu lực và độ linh hoạt trong thi công.

4.4 Ưu điểm và nhược điểm





>>>>> Nếu bạn đang có nhu cầu xây dựng các dự án nhà thép tiền chế, bạn có thể tham khảo các bài viết của DTP-STEEL để có thể biết thêm nhiều thông tin chi tiết nhé! Hoặc liên hệ hotline để nhận được sự hỗ trợ và tư vấn trực tiếp.

Hotline: 0908 064.099

Email: nam@dtpsteel.com.vn

Website: https://dtpsteel.com.vn







4.5 Tổng kết so sánh



5. Cách đọc bảng tra thép đúng kỹ thuật

Việc đọc hiểu và sử dụng bảng tra thép đúng cách không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính chính xác và hiệu quả của công trình. Dưới đây là hướng dẫn chi tiết của DTP-STEEL về cách đọc bảng tra thép đúng kỹ thuật:

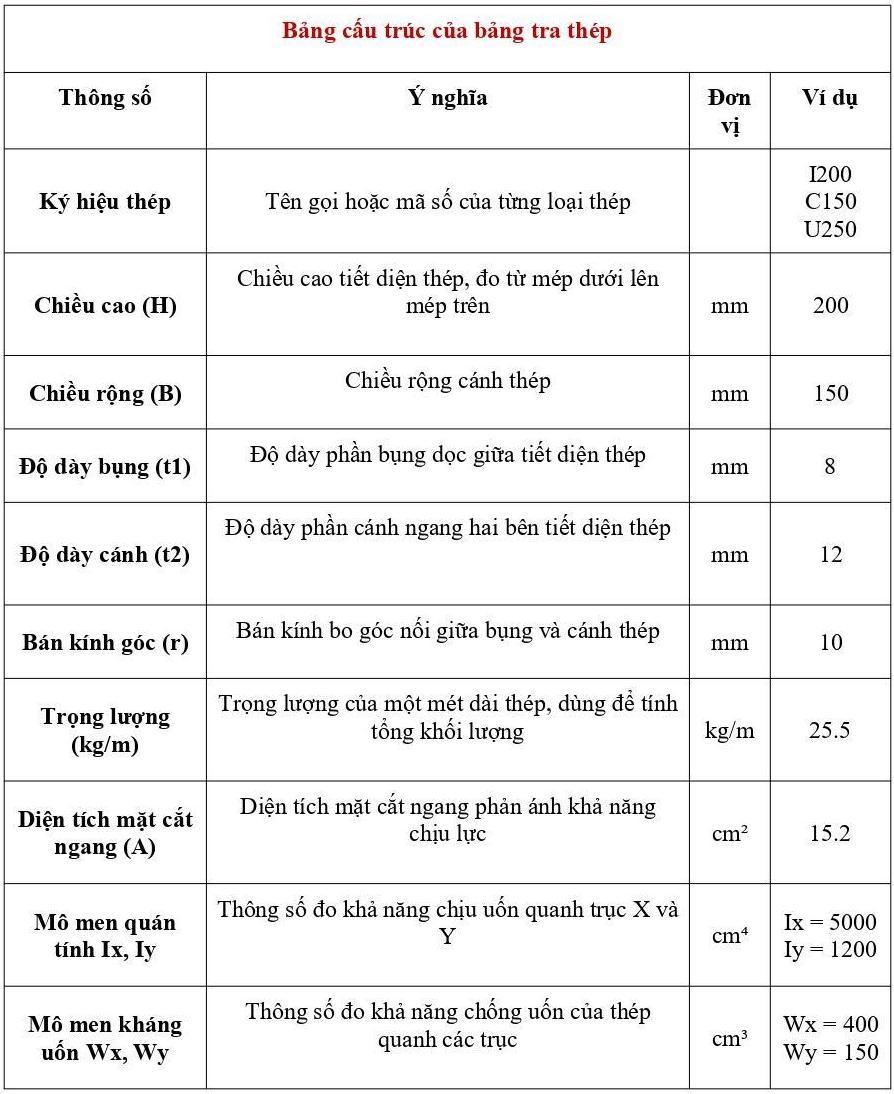

5.1 Hiểu rõ cấu trúc bảng tra thép



5.2 Các bước đọc bảng tra thép chuẩn của DTP-STEEL

Bước 1: Xác định loại thép cần tra cứu



Đầu tiên, bạn cần biết rõ loại thép cần sử dụng dựa trên yêu cầu thiết kế (thép hình I, C, U hoặc thép thanh, thép tấm).



Bước 2: Tìm thông số cần thiết



Xác định kích thước hoặc thông số cụ thể cần tra, chẳng hạn như chiều cao H, độ dày t1, hoặc trọng lượng thép. Đối chiếu các thông số này với bản thiết kế để đảm bảo phù hợp.



Bước 3: Hiểu các ký hiệu kỹ thuật



Nắm rõ ý nghĩa của các ký hiệu như H (chiều cao), B (chiều rộng cánh), t1 (độ dày bụng), và t2 (độ dày cánh) để không nhầm lẫn khi tra cứu.

Bước 4: Kiểm tra khả năng chịu lực

Nếu thiết kế yêu cầu, cần chú ý các thông số liên quan đến khả năng chịu lực như mô men quán tính (Ix, Iy), mô men kháng uốn (Wx, Wy), hoặc diện tích mặt cắt ngang (A).

Bước 5: Tính toán trọng lượng tổng

Sử dụng thông số trọng lượng (kg/m) nhân với chiều dài thép cần dùng để tính khối lượng thép cho toàn bộ công trình. Điều này rất quan trọng khi lập dự toán hoặc vận chuyển.

5.3 Lưu ý khi đọc bảng tra thép

Kiểm tra tiêu chuẩn áp dụng: bảng tra thép thường dựa trên các tiêu chuẩn kỹ thuật khác nhau như TCVN (Việt Nam), JIS (Nhật Bản), ASTM (Mỹ). Đảm bảo rằng bảng bạn sử dụng đúng tiêu chuẩn áp dụng cho công trình.



Chú ý đơn vị đo lường: các đơn vị như mm, cm², kg/m cần được hiểu rõ và chuyển đổi khi cần để tránh nhầm lẫn trong tính toán.



Xác minh tính phù hợp của thép: đối chiếu các thông số trong bảng tra với yêu cầu cụ thể của thiết kế, đảm bảo rằng loại thép được chọn đáp ứng đủ khả năng chịu lực và yêu cầu kích thước.



Sử dụng phần mềm hỗ trợ: trong trường hợp bảng tra thép phức tạp, bạn có thể sử dụng phần mềm thiết kế (AutoCAD, SAP2000, Etabs) để tính toán và kiểm tra nhanh hơn.
